一、電動高壓調節閥 產品概述

上海川滬閥門有限公司生產的ZRZGY電動高壓調節閥，由3810L系列、ZAZ系列、PSL系列直行程電動執行機構和低流阻直通調節閥體組成。電動執行機構為一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。電動高壓調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。
特點：
電動高壓籠式調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用籠式節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直通式，閥芯為單導向結構，閥體流路簡單，阻力小。
適用場景:
ZRZGY 電動高壓調節閥適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。

二、電動高壓調節閥 產品圖片

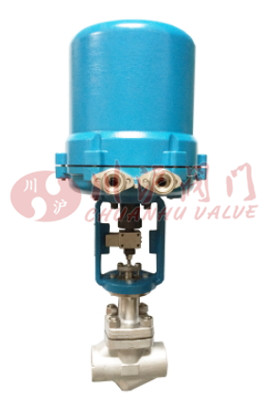

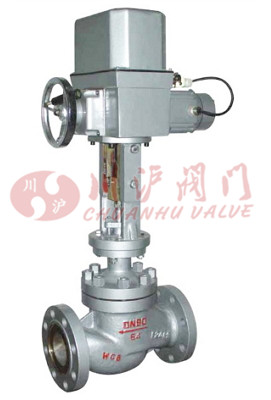

電動高壓調節閥(焊接式)	電動高壓調節閥(法蘭式)

三、電動高壓調節閥 零部件參數

零部件	材質
閥體	WCB	CF8	CF8M	CF3M
閥座	304	304	316	316L
墊片	PTFE/金屬石墨墊片
閥芯	304	304	316	316L
導向套	304	304	316	316L
閥蓋	WCB	CF8	CF8M	CF3M
閥桿	304	304	316	316L
填料	PTFE/柔性石墨
彈簧	65Mn	304	316	316L
螺母	304	304	316	316L

四、電動高壓調節閥 技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	籠式	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)		≤ 公稱壓力
公稱壓力(MPa)		10.0、16.0、25.0、32.0、45.0
額定行程		16			25		40			60			100
閥芯形式		單座式、籠式
流量特性		等百分比
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
配置執行器類別		3810系列、PSL系列等電動執行器(客戶指定品牌亦可)
執行器參數		電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

五、電動高壓調節閥 性能參數

項目			指標值
基本誤差%			配3810L±2.5； 配PSL±1.0
回差%			配381L ±2.0； 配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

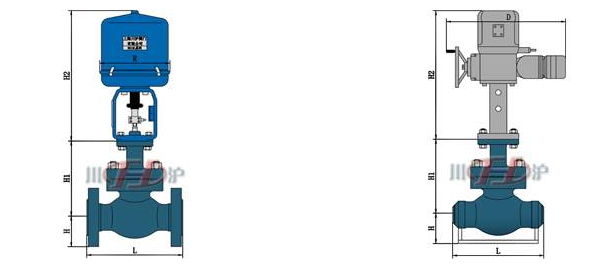

六、電動高壓調節閥 結構圖

七、電動高壓調節閥 連接尺寸

公稱通徑 DN		20	25	32	40	50	65	80	100	125	150	200	250	300
L	直通式	由于該閥門為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。
	直角式
H
H1	直通式
	直角式
W

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
